行业背景

      在制造业生产中,很多企业都离不开质量称重检查,如常见的食品加工行业、奶制品行业等;而每个企业对质量的要求都是非常高,不容一丝马虎,尤其是自动化的生产流水线。在质量管理体系中,产品是否合格还是不良剔除,如何进行准确、快速称重检重并将数据传送至电脑进行统计分析,是质量控制的关键功能之一。

检测设备

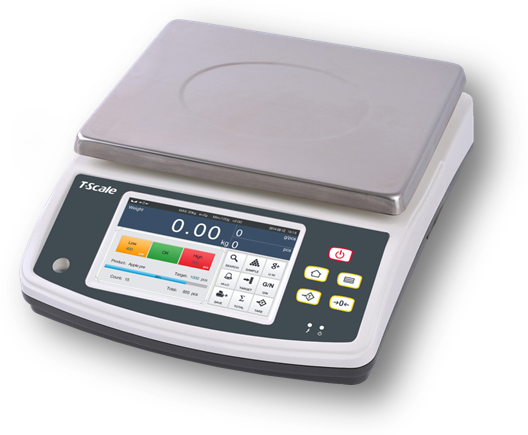

电子称是用到的主要检测设备,目前大部分主流的电子称都具备 数据接口 ,即可以连接到电脑上。
但是,传统的称重记录方式还是依靠人工纸张进行记录,

 •   效率低下;

 •   浪费纸张;

 •   数据存在笔误的情况;

 •   数据无法进一步分析;

 •   纸张保存占用空间;

 •   历史记录不方便查找;

解决方案

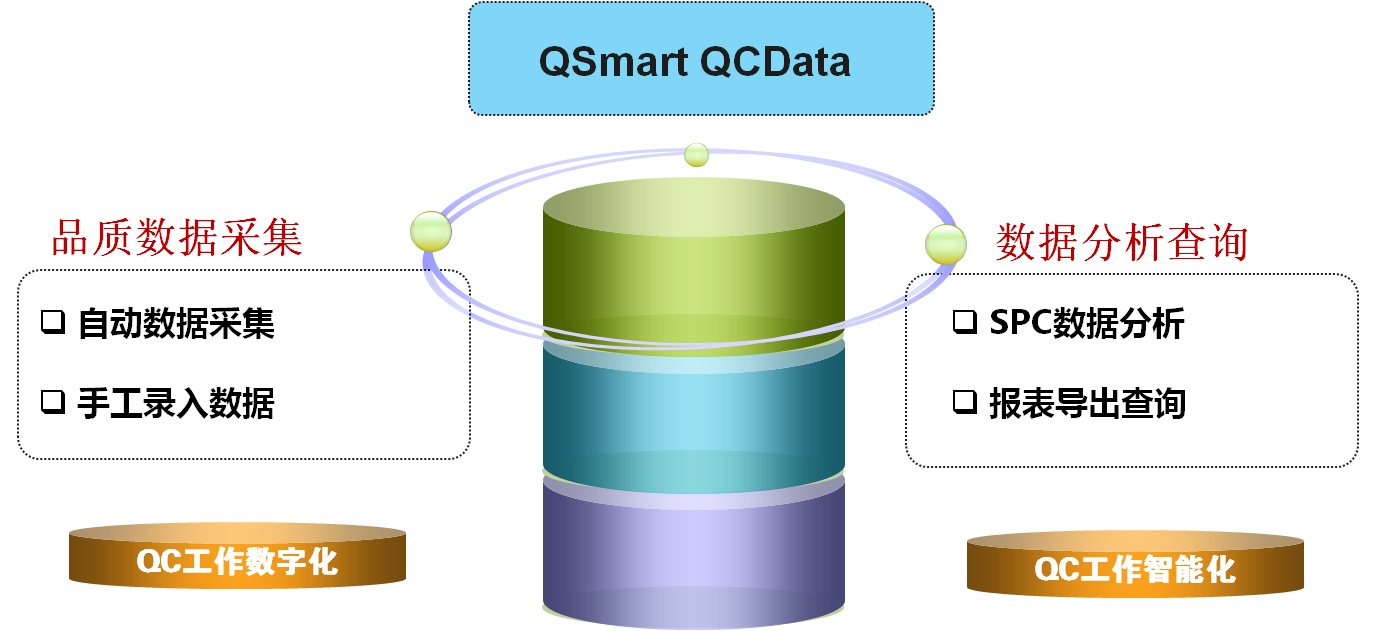

QCData品质数据管理软件 非常好地解决了传统纸张记录的问题, 以下是QCData系统简介:
      国内首套用于检测仪器(如卡尺、千分尺、电子称、三坐标、测厚仪、气动量仪、 激光线径检测仪器、激光间隙测量仪等)配套的数据采集及处理软件,提升用户的工作效率,现数据处理的自动化,同时通过Qcdata软件,使检测仪器融入到用户的其它智能网络平台,促进QC工作的数字化,智能化。

下面我们将介绍QCData系统是如何配套电子称进行快速称重分析的。
( 注 : 以下主要以奶制品行业为例来展开介绍,此案例方法同样适用于其它需要称重的行业。)

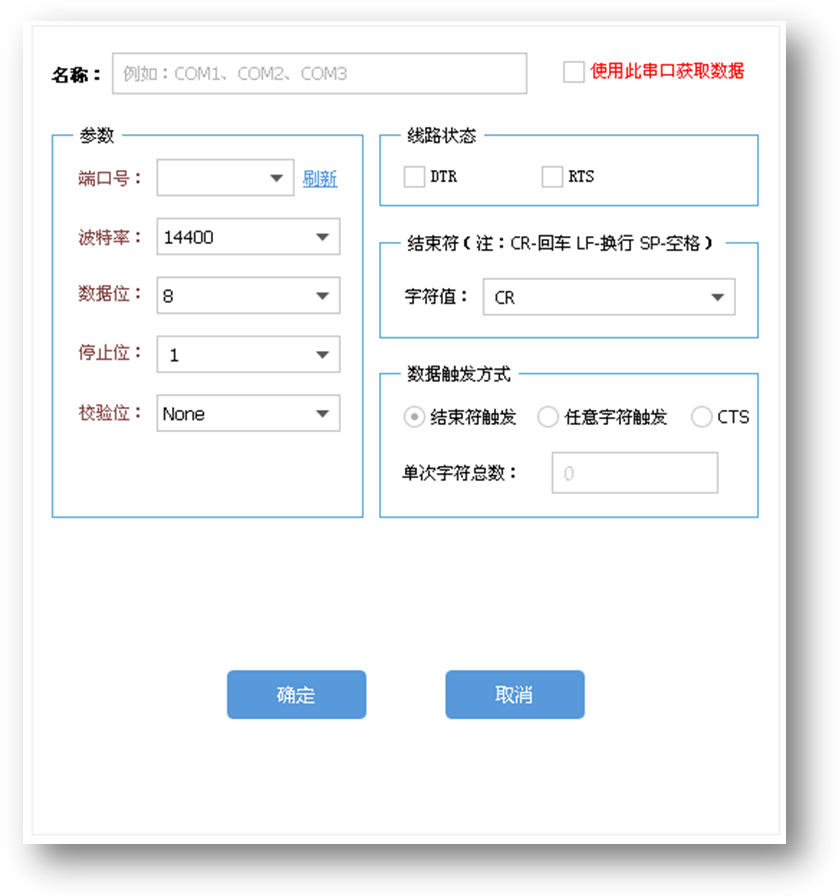

Step 1:   为实现自动数据采集功能,首先我们需要对COM串口的参数进行设置:

我们需要对数据采集串口名称、在电脑中显示的串口编号、传输波特率、数据位等参数进行设置
( 说明 : 这些参数一般在仪器的操作说明中都会标注清楚,如果没有,也可以咨询仪器供应商。 有关串口配置的方法,我们可以帮助用户进行设定,用户也可以自己设定. )

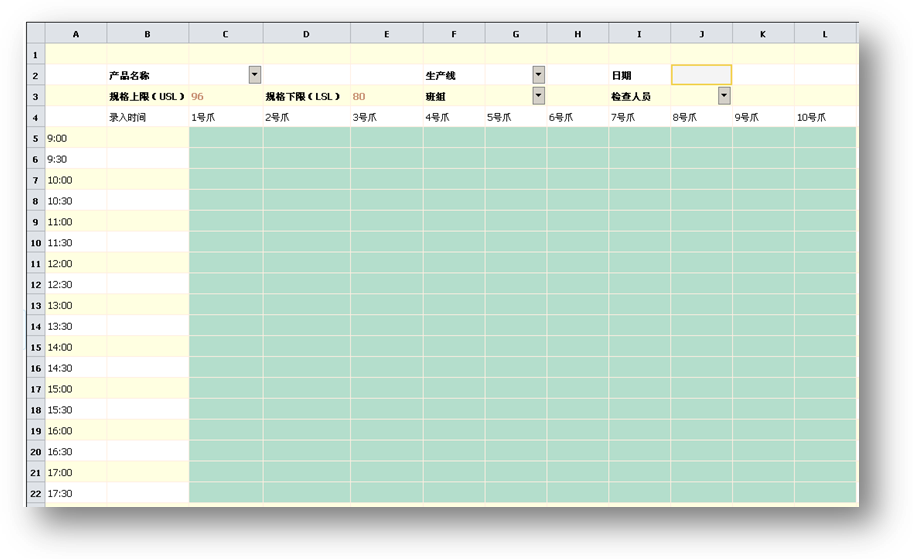

Step 2:   接下来我们要设置录入模板,根据液态奶的实际情况,录入模板主要包括以下信息:
产品名称、生产线(可下拉选择相应的生产线) 、规格上限(USL) 、规格下限(LSL) 、班组(可下拉选择相应的班组信息) 、检查人员(可下拉选择相应的检查人员) 、日期参数(日期在数据自动录入时取当时的日期) 、抽检的时间点(每间隔半个小时抽检一次) 、 一号爪的数据、二号爪的数据……一共有十个爪的数据;最终设置好的录入模板如下图所示:

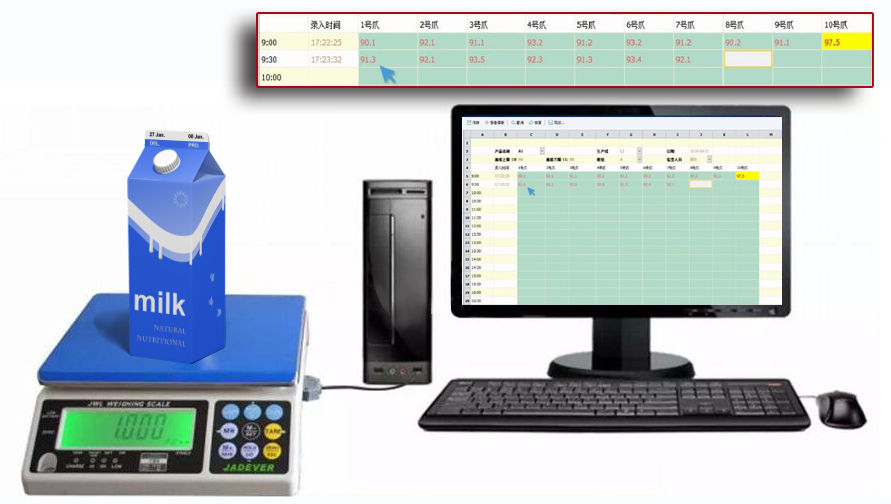

Step 3:   接下来就开始称重测量,数据的录入将通过电子称自动录入,无需人工操作:

说明 :
 • 系统可以设置由电子称自动录入后不允许手工修改,即只能由数据接口录入;
 • 对于超过规格的数据,软件会以黄颜色及声音提示用户注意;

Step 4:   最后可通过系统的SPC分析功能,对该液态奶的称重情况进行统计分析以及报表导出

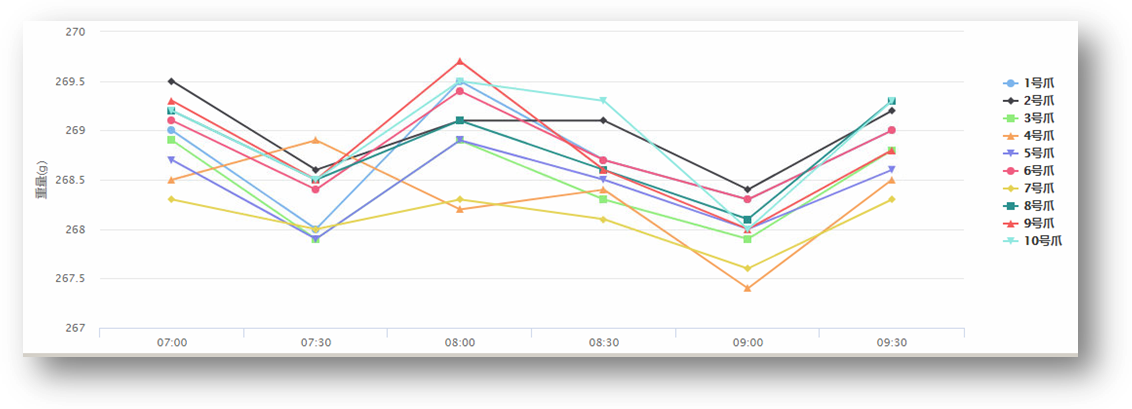

【曲线图分析】

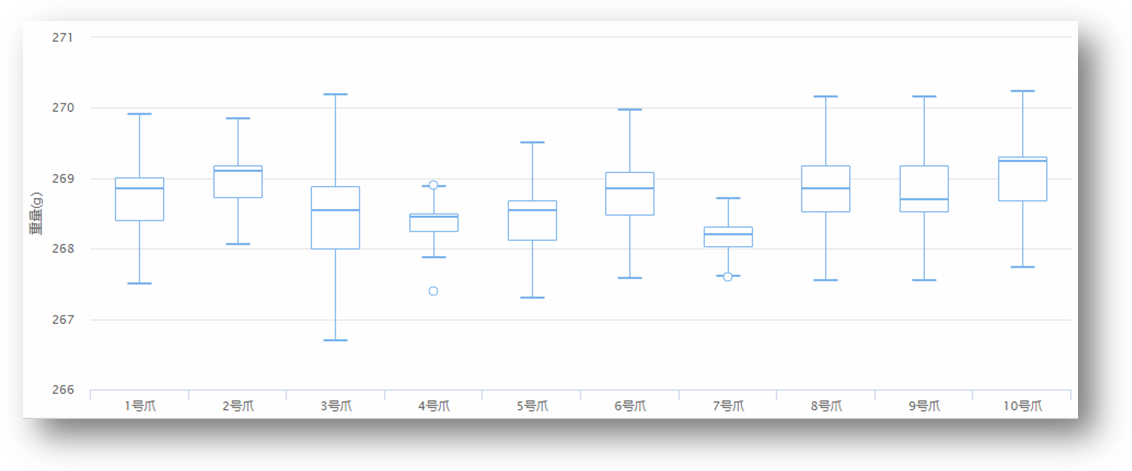

【箱线图分析】

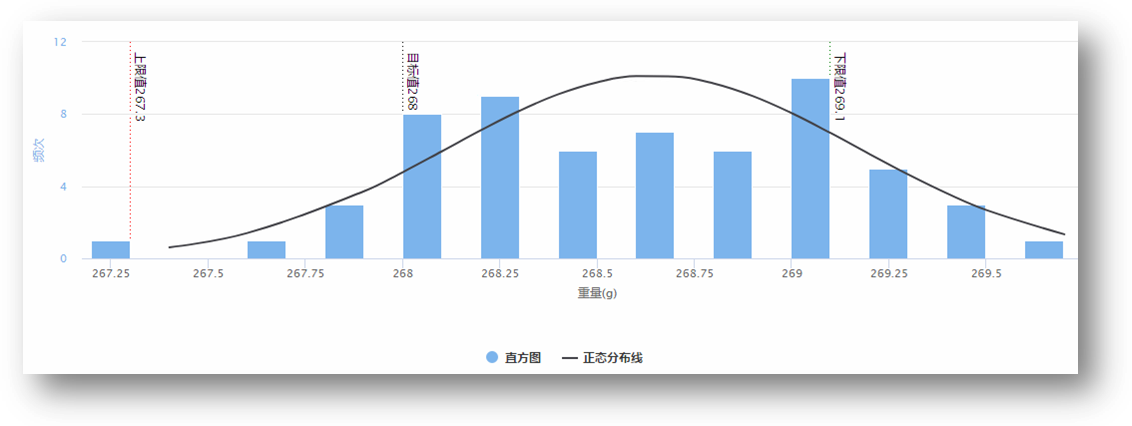

【直方图分析】

【数据报表导出】
