1、应用背景说明;

(1) 检测仪器简要说明;

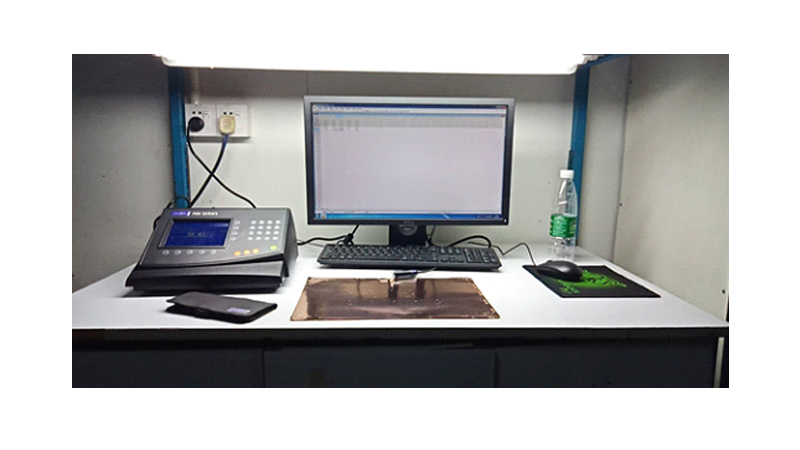

      牛津仪器测厚仪器用于测量表面铜和穿孔内铜厚度。测厚仪系统能采用微电阻和电涡流两种方法来达到对表面铜和穿孔内铜厚度准确和精确的测量。检具下的示意图。

(2) 企业应用环境说明;

      案例企业的应用场合主要测量PCB表面铜和孔内镀铜厚度,当出现超过技术标准的情况时,系统中高亮度红色提测试人员。

实时测量值

导出报表

(3) 解决的问题点

      通过软件实现检测数据的自动采集,采集方式是通过RS232串口模式传输实现。

2、解决方案说明;

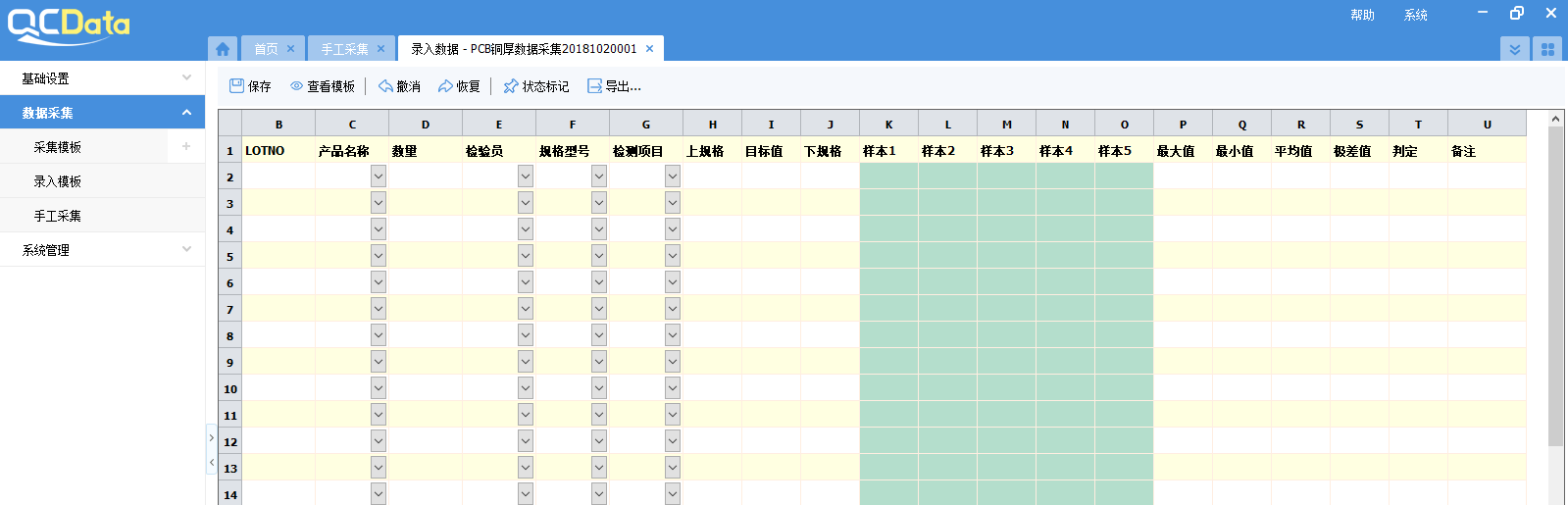

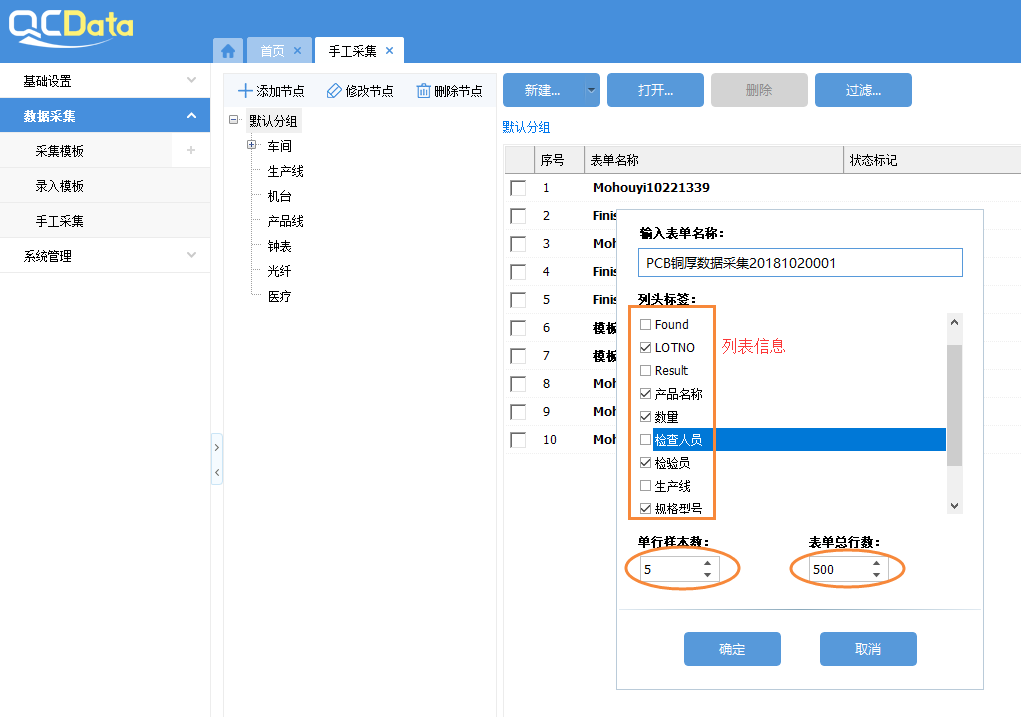

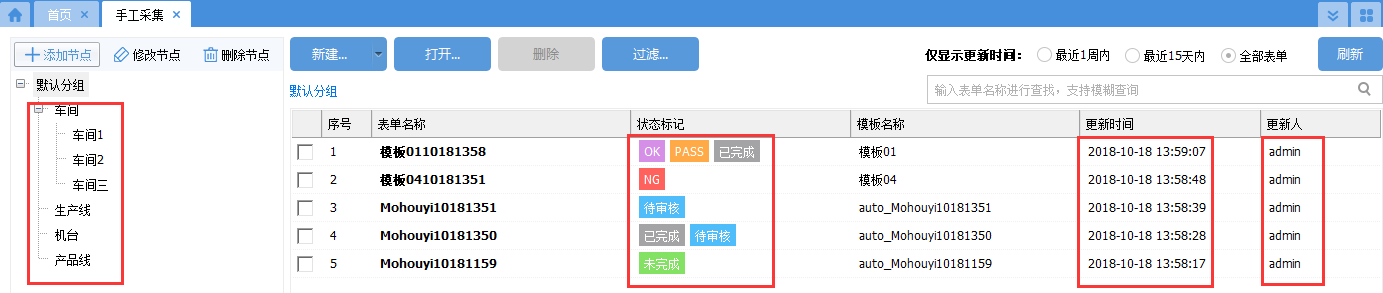

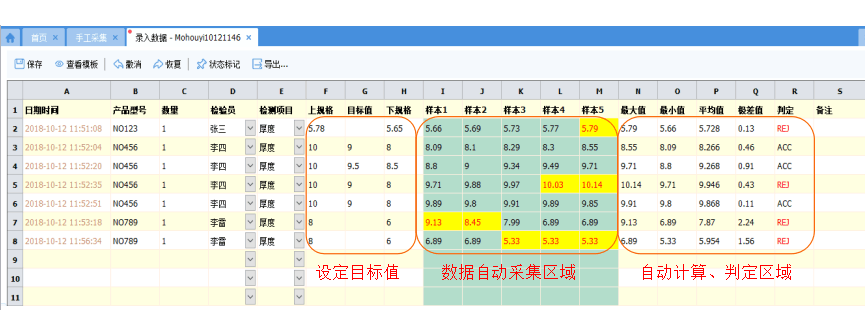

      下图为案例的界面示意图,实时显示测量值,屏幕界面显示当前的检测值。当出现有超过规格指标的情况,屏幕以高亮方式进行提示。

3、项目优点分析

      由于此类生产的速度比较快,所以一旦出现异常情况,需要进行自动的报警,提示相关人员采取行动,避免扩大损失。

      通过自动数据采集,软件保存了历史数据,有利于对品质状况进行分析,从而根据实际的检测数据导出报表。
